设计处理风量：50000m3/h

废气主要成分：酯类、苯类等挥发性有机物

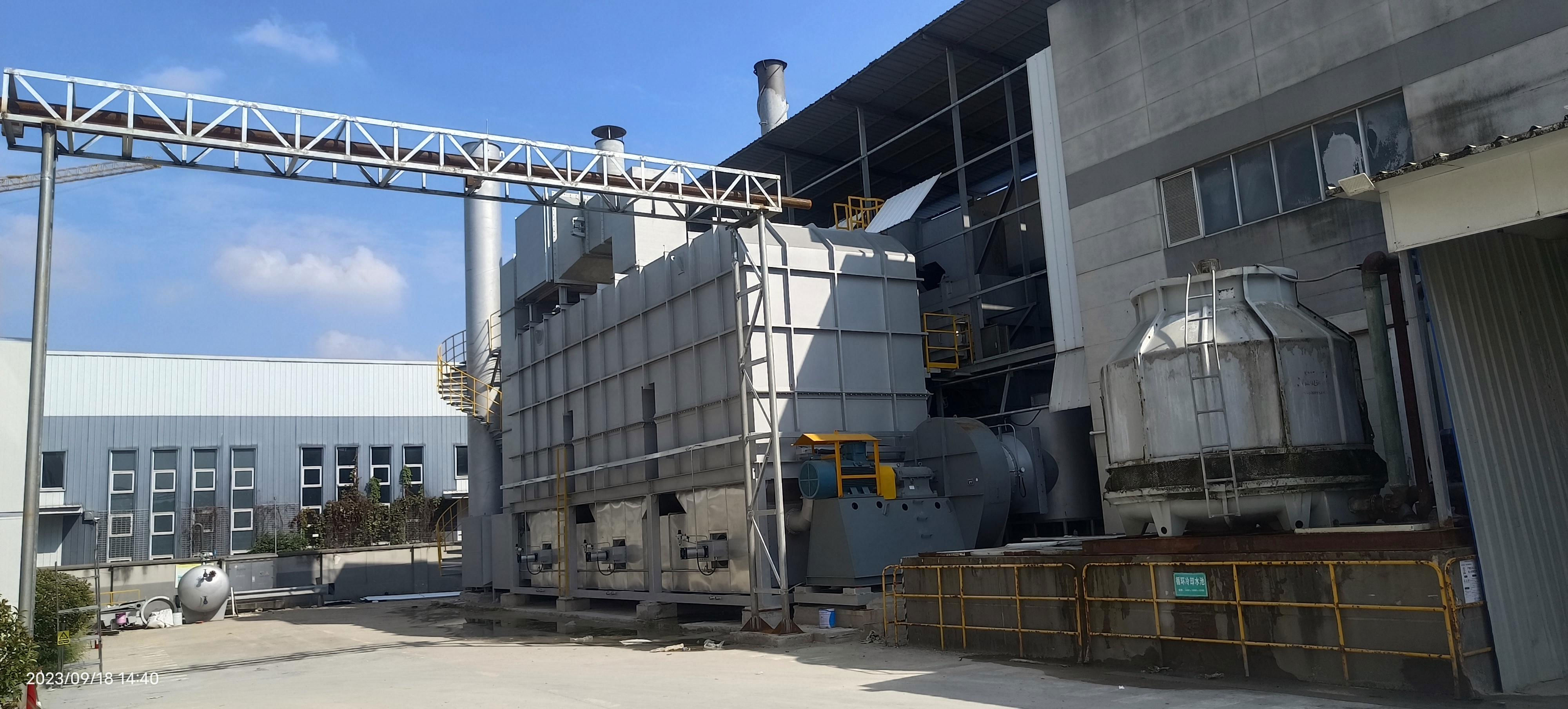

设备构成：三床RTO+导热油锅炉+热水换热器

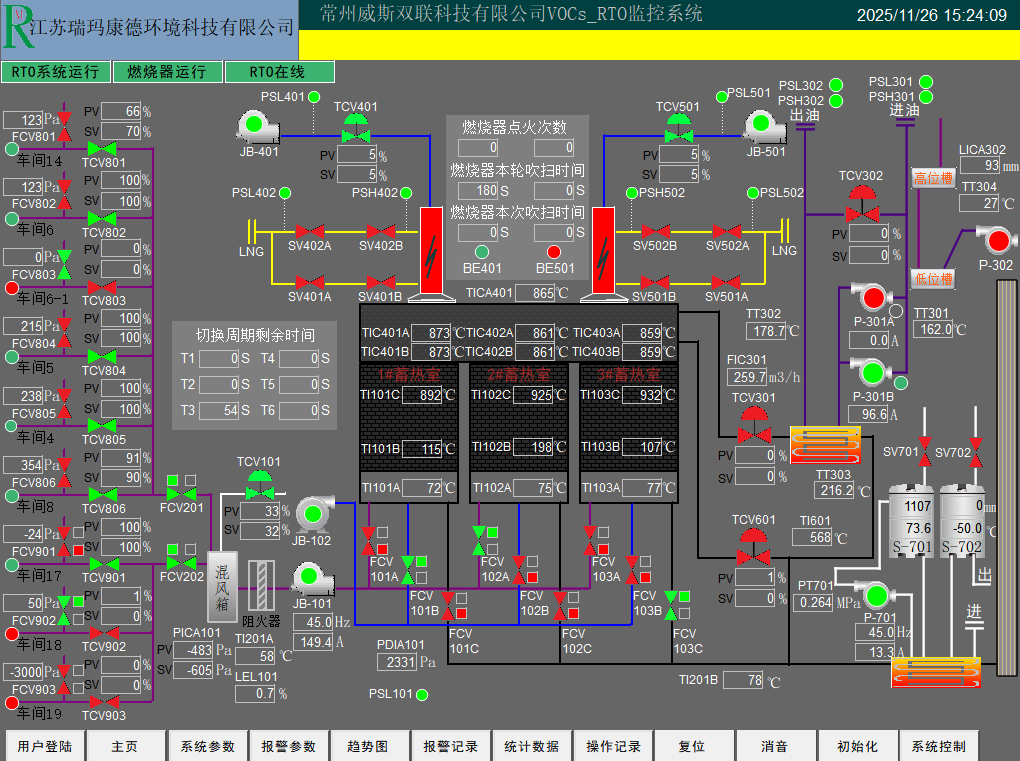

工艺介绍：采用三床式RTO蓄热氧化器+导热油换热器+气水换热器工艺。将业主原有2万风量RTO合并到本次设计中。把有机废气加热升温至760℃以上，使废气中的VOC氧化分解，成为无害的CO2和H2O；氧化时的高温气体的热量被蓄热体“贮存”起来，用于预热新进入的有机废气。燃烧室设有高温旁通管路，管道接入导热油换热器，利用废气高温氧化时释放的热量对导热油进行升温，供生产线烘箱热油换热器使用。随后汇于RTO废气出风管道，一起通过气水换热器，充分利用余热使冷水升温，同时降低了排放废气的温度。节省烘箱升温所需要的燃料消耗，降低企业生产运行成本，既满足国家环保排放要求，也为企业生产降低成本。
